【機床商務網欄目 企業參展】今日，深圳國際電子電路展在深圳國際會展中心(寶安)盛大啟幕！昊志機電(展位號：5號館5A21)攜PCB主軸、劃片機主軸、超精密轉臺、直線電機及導軌絲桿等核心功能部件產品震撼亮相，現場人潮涌動，成為首日最具人氣的展區之一！
明星產品技術亮點

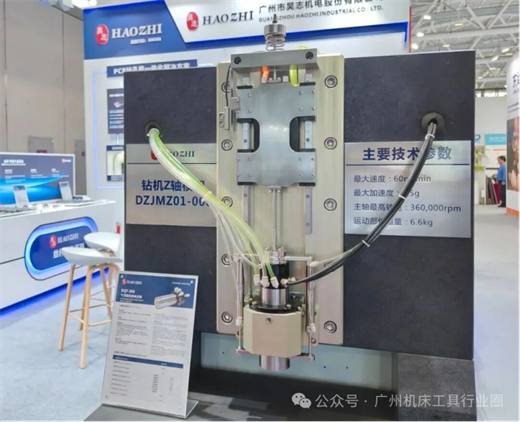

01 鉆機Z軸模組
最大速度:5m/s，最大加速度:6.5g
主軸最高轉速:360,000rpm，運動部件重量:6.6kg
1. 高集成度
鉆機Z軸模組是一款模塊化產品，集成直線電機、導軌、氣浮抱夾和超高速氣浮電主軸，結構緊湊，便于整機直接安裝使用。
2. 高效率
極限加工參數(S360,000 F5.76 R29 快鉆行程2.7mm)下，鉆孔數量可達1500個每分鐘，對比傳統抱夾式機床配套20萬轉電主軸僅1000個。
3. 高剛性
相比傳統機床結構，主軸重心更加靠近導軌平面，在運動部件運動時可減少機床承受的力矩，使機床剛性大幅提升。
02 PCB主軸系列
市場20萬轉鉆孔主軸替代性產品
鉆孔整體效率提升8-10%以上
1. 高穩定性
經充分優化的大軸徑軸系結構，軸向承載力提升15%，徑向剛性提升11%，結合大扭力電機，輕松應對各種工況，主軸具有極高穩定性。
2. 高性能電機
搭載雙繞組技術的超寬范圍調速電機(弱磁倍數3.3)，將高、低速性能均發揮到極致：
?、購?qiáng)勁的鉆大孔能力：低速扭力高達0.18Nm，6.35mm刀具連續加工10000孔以上(S20000 F0.3 R5.0 3*1.6mm FR4)，能輕松應對各類厚板、硬板；
②優異的高速性能：3.8S直升20萬轉，轉差率低至1%，并能在20萬轉極速下長期穩定工作。
3. 超長壽命拉刀機構
高分子材料的軸霸、高穩定性能的碟簧和高氮不銹鋼材料組合而成的拉刀機構，能穩定50萬次無故障使用。
4. 低能耗
主軸耗氣量降低20%(較市場同類產品)，節能效果顯著。
新一代主流產品橫空出世
鉆孔整體效率提升23%以上
1. 高穩定性
經充分優化的大軸徑軸系結構，軸向承載力提升10%，徑向剛性提升6%，結合大扭力電機，輕松應對各種工況，主軸具有極高穩定性。
2. 高性能電機
搭載雙繞組技術的超寬范圍調速電機(弱磁倍數4.2),將高、低速性能均發揮到極致：
?、購?qiáng)勁的鉆大孔能力：低速扭力高達0.16N.m，6.35mm刀具連續加工10000孔以上(S20000 F0.3 R5.0 3*1.6mm FR4)，能輕松應對各類厚板、硬板；
?、诔斓你@小孔能力：3.8秒直升20萬轉，7.5秒直升25萬轉，僅啟停一項提高效率3%以上，鉆0.2mm以下小孔時提高效率20%以上，并能在25萬轉極速下長期穩定工作。
3. 超長壽命拉刀機構
高分子材料的軸霸、高穩定性能的碟簧和高氮不銹鋼材料組合而成的拉刀機構，能穩定50萬次無故障使用。
4. 低能耗
主軸耗氣量降低20%(較市場同類產品)，節能效果顯著。
32萬轉極小徑鉆孔主軸批量銷售
IC載板、類載板、miniLed基板大殺器
1. 高精度
全轉速動態偏擺低于6μm;尤其適合0.05-0.3mm孔徑高精度鉆孔。
2. 高性能電機
搭載雙繞組技術的超寬范圍調速電機,將高、低速性能均發揮到極致:
?、購?qiáng)勁的鉆大孔能力:
低速扭力高達0.044Nm,5.0mm刀具連續加工1000孔以上(S25000 F0.3 R5.0 3*1.6mm FR4),能應對各類厚板、硬板;
?、趦?yōu)異的高速性能:
3.4S直升20萬轉，4.1S直升25萬轉，5.2S直升32萬轉，僅啟停一項提升效率2.5%。
3. 超長壽命拉刀機構
高分子材料的軸霸、高穩定性能的碟簧和高氮不銹鋼材料組合而成的拉刀機構，能穩定50萬次無故障使用。
4. 高熱穩定性
建立熱一結構耦合模型，對溫度場進行了深度優化，確保主軸溫升≤3.5°C(同類產品4°C)，機臺漲縮6μm(同類產品7μm)，CPK相對同類產品提升3%，進一步提升機臺鉆孔精度。
創新型產品36萬轉鉆孔主軸
高精度:全轉速動態偏擺低于5μm
高效率:僅停啟一項提升效率3.8%
1. 高精度
全轉速動態偏擺低于5μm，尤其適合0.3-0.05mm孔徑高精度鉆孔。
2. 高性能電機
搭載雙繞組技術的超寬范圍調速電機,將高、低速性能均發揮到極致:
?、購?qiáng)勁的鉆大孔能力和穩定的鉆小孔能力:
低速扭力高達0.022Nm,2.0mm刀具連續加工1000孔以上無異常,能應對各類厚板、硬板:長時間加工小孔(37萬孔)CPK差異小于0.5。
?、趦?yōu)異的高速性能:
2S直升20萬轉，2.2S直升25萬轉，2.5S直升32萬轉，2.8S直升36萬轉，僅啟停一項提升效率3.8%。
3. 超低慣量
主軸采用輕量化設計，重量僅1.5Kg(同類產品2.5Kg)，急速下鉆時的慣量減小40%。
4. 高熱穩定性
建立熱一結構耦合模型，對溫度場進行了深度優化，確保主軸溫升≤3.5℃，進一步提升機臺鉆孔精度。
03 PCB成型機主軸
顛覆傳統!一次鑼板+超高成型精度≤0.05mm
1. 高精度 尺寸精度：≤0.05mm
通過優化軸系顯著提升刀具夾持剛性，突破常規粗、精兩刀加工的限制，實現一刀加工成型，并滿足面板和底板尺寸偏差≤0.05mm，最大尺寸偏差±0.1mm(行業標準±0.2mm，S30000 F1.0 4*1.6 FR4 鑼刀直徑2mm)。
2. 高效率
電機扭力提高50%，大幅提升高TG硬板和厚銅板加工能力和效率。
3. 高配置
具備自動換刀功能，配有電機溫度傳感器，主軸轉速傳感器(可選)。
4. 低故障率
創新穩定的設計，使主軸的穩定性大幅度優于同行產品，一年期內下機率平均低于1%，兩年期內平均低于2%。
5. 個性化定制
公司具有強大的研發實力，設計靈活多樣，可根據客戶要求定制不同功能、轉速、精度的電主軸。
04 PCB分板機主軸
低溫升低振動 強勁扭力
1. 低溫升
特有的低壓電機設計，將發熱量降至最低，外加強制循環高效冷卻，雙重技術顯著降低主軸溫升(較國外同類型主軸低2℃)。
2. 低振動特性
采用一體式軸芯結構，降低主軸振動(在最高轉速下振動≤1.5mm/s，市場同類型主軸2.0mm/s(OP))提升軸系穩定性。
3. 配套的高性能變頻器
變頻器采用低壓驅動技術，體積比通用變頻器少80%，可用多種控制方式，為客戶定制高性價比的應用方案。
4. 強勁扭力
采用高性能電機，具有強勁的扭力，相對同類產品提升19%的切削能力(我司0.1Nm，同類產品0.084Nm)，能輕松加工鈦合金和玻璃陶瓷等難加工材料。
05
半導體系列
劃片機主軸
剛度與承載力優于市場同類產品達14.3%
1. 高剛度
主軸采用創新性結構設計，剛度與承載力較市場同類產品顯著提升14.3%，能夠滿足硅晶圓、封裝基板、石英玻璃和陶瓷等材料的加工需求。
2. 高精度
采用高精度接口設計，錐面跳動≤0.5μm，刀座裝刀面的徑向跳動和軸向竄動均≤1μm，主軸連續加工時伸長量波動≤0.3μm，達到國際先進水平，確保高加工精度和高良品率。
3. 高可靠性
優化主軸防水、防塵性能，電機防護等級IP67，采用優質碳刷材質，連續工作長達6525小時，增強耐用性，減少維護成本和停機時間，延長設備壽命，提升投資回報率。
4. 高性價比
與專業變頻器廠家合作，為電主軸匹配最佳驅動參數，溫升降低16.7%，整合資源后，我們能夠?yàn)榭蛻艄?jié)約30%的采購成本，提供了具有高性價比的解決方案。
氣浮超精密晶圓研磨電主軸
回轉運動誤差，低至20納米
1. 高性能電機
主軸配備高性能交流永磁同步電機，連續額定輸出扭矩可達13.5N.m，強勁扭力輕松應對碳化硅等超硬材料的加工需求。
2. 高加工質量
主軸全轉速振動≤0.1mm/s，軸向剛度450N/μm，徑向剛度150N/μm，回轉運動誤差低至20納米，使得8英寸工件研磨后表面TTV<3μm，粗糙度Ra<0.02μm，保障了晶圓等產品的高質量加工。
3. 高效率冷卻系統
三段式冷卻結構提升冷卻效率，溫升小，熱穩定時間≤20min，熱伸長波動≤100nm。非接觸式軸芯中心出水結構和砂輪冷卻流道同時冷卻軸芯和砂輪，維持加工過程中的高精度和高表面加工質量 ，減少因溫度波動導致的加工誤差。
晶圓超精密檢測空氣靜壓轉臺
最高轉速達到4800rpm
1. 非接觸式真空吸
氣浮套上設計有獨特的槽型空腔結構和采用小間隙密封結構，實現了非接觸高速真空吸功能，避免了轉臺使用接觸式旋轉接頭后對精度產生的影響。
2. 快速啟停
轉臺配備的高性能電機可持續輸出8Nm的扭矩，并且對軸芯進行高精度動平衡后，轉臺可實現2S內直升4800rpm并達到轉速穩定，提高檢測效率。
3. 高定位精度
轉臺兼顧最高4800rpm的同時，定位精度≤±20μrad(≤±4.12″)，重復精度≤±10μrad(≤± 2.06″)。
06
直線電機系列
直線電機模組
1. 高速度和高精度
直線電機能夠?qū)崿F(xiàn)高速度(90m/min)和高加速度(2G)，雙向重復定位精度高達1μm。
2. 超高防護等級
水冷系列高防護等級，達到IP65。
3. 超低溫升
專利化冷卻結構，溫升超低<2K。
4. 大推力、低波動
連續推力105N-10636N，峰值推力525N-18777N，推力波動<3%。
5. 可擴展性和模塊化設計
支持多動子和定子的模塊化拼接，行程幾乎可以無限延長，適應各種尺寸的工業應用。
氣浮超精密直線模組
1. 采用精密加工的氣浮部件搭配均勻氣膜設計，確保運動時垂直和水平方向的直線度誤差小于0.2微米/100毫米；
2. elmo高性能驅動器結合高精度反饋系統，實現重復定位精度優于0.035微米；
3. 優秀的氣浮結構設計，提供高承載能力，可支持超過100公斤負載，同時保持高剛性；
4. 多耦合場仿真確定極優的氣場參數設計，確保在氣壓大于0.65MPa時，仍可運行平穩且長期可靠。
07
導軌絲桿
1. 定位精度高:靜摩擦力和動摩擦力差距小,可實現納米級進給定位。
2. 精度持久: 優秀的力學結構設計,有效降低摩擦系數和摩擦接觸面損耗,可長時間保持行走精度。
3. 預壓可調節:通過鋼球或者滾柱調整間隙,滿足不同工況下高剛性、高速度、噪音小的性能需求。
4. 維護簡單:日常維護方便,注入潤滑脂或潤滑油即可。
5. 功耗低:高剛性,摩擦力小,降低功耗。
精彩持續，誠邀蒞臨
今日盛會啟幕，明日精彩升級！12月3日-5日，深圳國際會展中心(寶安)5號館5A21——昊志機電展位，硬核科技與商機在此交匯。期待您親臨現場，與我們的技術專家深度對話，共探智造升級新機遇。
